人机界面|HMI|触摸屏+天川+控制产品 天川人机界面采用简单的外观设计、简便的应用软件?；...
1600万色，高彩度显示。抗干扰能力更强，完全兼容支持多种通讯驱动可连接不同厂家的PLC及控制器

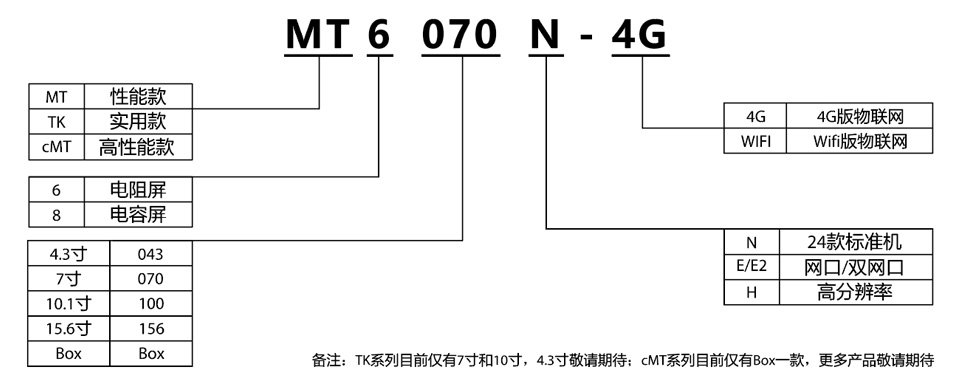

| 型号 |
TK6043N/E |
TK6070N/E |
TK6100N/E |
cMT-Box |
|
液晶尺寸 |
4.3寸 TFT LCD屏 |
4.3寸 TFT LCD屏 |
10.1寸 TFT LCD屏 |
- |
|
高分辨率 |
480×272 | 800×480 | 1024×600 | - |
|
液晶亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
- |
|
背光类型 |
LED |
LED |
LED |
- |
|
LCD寿命 |
20000小时 |
20000小时 |
20000小时 |
- |
|
显示色彩 |
24位（1677万色） |
24位（1677万色） |
24位（1677万色） |
- |
|
液晶可视角度 |
50， |
60， |
60， |
- |
|
触摸屏 |
4线工业电阻触摸屏 |
4线工业电阻触摸屏 |
4线工业电阻触摸屏 |
- |
|
CPU |
ARM Cortex-A7双核1.2GHZ |
ARM Cortex-A7双核1.2GHZ |
ARM Cortex-A7双核1.2GHZ |
ARM Cortex-A53四核1.5GHZ |
|
存储器 |
128M Flash+64M DDR3 |
128M Flash+128M DDR3 |
128M Flash+128M DDR3 |
1G Flash+8G DDR3 |
|
万年历RTC |
系统内置 |
系统内置 |
系统内置 |
系统内置 |
|
以太网 |
无 1路10M/100M自适应 |
无 1路10M/100M自适应 |
无 1路10M/100M自适应 |
2+1路10M/100M自适应 |
|
USB端口 |
1个USB Host 2.0端口 |
1个USB Host 2.0端口 |
1个USB Host 2.0端口 |
2个USB Host 2.0端口 |
|
串行通讯端口 |
COM1:RS232/RS485 |
COM1:RS232/RS485 |
COM1:RS232/RS485 |
COM1:RS232 COM2/COM3:RS485 |
|
HDMI |
- | - | - |
1个HDMI接口支持1080P全高清图像输出 |
|
物联网 |
- | - | - |
可扩展4G或WIFI |
|
额定功率 |
＜3w |
＜7w |
＜10w |
＜10w |
|
额定电压 |
DC24V,可工作范围DC 9V-28V |
DC24V,可工作范围DC 9V-28V |
DC24V,可工作范围DC 9V-28V |
DC24V 可工作范围DC 18V-30V |
|
电源保护 |
无隔离 |
无隔离 |
无隔离 |
具备雷击浪涌保护 |
|
允许失电 |
＜5mS |
＜5mS |
＜5mS |
＜5mS |
| PCB板涂层 | 无 |
无 |
无 |
无（可定做） |
|
整机尺寸 |
144×93×33mm |
205×153×45mm |
272×215×43mm |
- |
|
开孔尺寸 |
133×82mm |
188×135mm |
260×202mm |
- |
|
机械机构 |
工程塑料 |
工程塑料 |
工程塑料 |
工业压铸铝 |
|
防护等级 |
前面板:IP65; 后盖:IP20 |
前面板:IP65; 后盖:IP20 |
前面板:IP65; 后盖:IP20 |
- |
|
重量 |
约0.3Kg |
约0.6Kg |
约1Kg |
约1Kg |
|
安装方式 |
面板嵌入式 |
面板嵌入式 |
面板嵌入式 |
DN导轨 |
|
工作温度 |
0-50℃ |
0-50℃ |
0-50℃ |
0-50℃ |
|
存储温度 |
-20-60℃ |
-20-60℃ |
-20-60℃ |
-20-60℃ |
|
环境温度 |
10%-90%RH(无冷凝) |
10%-90%RH(无冷凝) |
10%-90%RH(无冷凝) |
10%-90%RH(无冷凝) |
|
抗震性 |
10-25Hz(X、Y、Z轴向2G/30分钟) |
10-25Hz(X、Y、Z轴向2G/30分钟) |
10-25Hz(X、Y、Z轴向2G/30分钟) |
10-25Hz(X、Y、Z轴向2G/30分钟) |
|
冷却方式 |
自然风冷 |
自然风冷 |
自然风冷 |
自然风冷 |
|
认证 |
符合CE认证标准 |
符合CE认证标准 |
符合CE认证标准 |
符合CE认证标准 |
|
软件 |
TETRAN HMI PROV2.02以上版本 |
TETRAN HMI PROV2.02以上版本 |
TETRAN HMI PROV2.02以上版本 |
TETRAN HMI PRO V2.18以上版本 |
